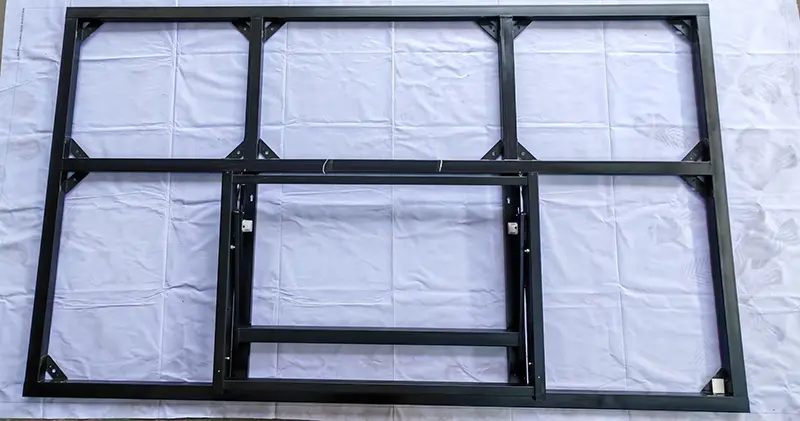

LCD 100 hazbeteko euskarri hidrauliko bertikala

LCD 100 hazbeteko euskarri hidrauliko bertikala 100 hazbeteko LCD pantaila erraldoietarako diseinatutako laguntza-sistema oso astun bat da (102/105 hazbeteko modeloekin ere bateragarria). 98 hazbeteko eta txikiagoko pantailetarako euskarriek ez bezala, 100 hazbeteko pantaila huts batek normalean 130 kg baino gehiago pisatzen du eta ia 2,2 metroko altuera izaten du, eta hori ezin da segurtasunez babestu horman bakarrik muntatuz. Produktu honek egitura hibrido bat du, horma-karga-euskarri osagarria eta zoruaren euskarria konbinatzen dituena. Karga bertikal gehiena lurrera transferitzen da, hormak, berriz, iraultzea eta posizioa finkatzeko soilik balio du.

Materialak eta eskulangintza

1. Marko nagusia:

Hotzean ijetzitako altzairuzko xafla lodiak eta zabalak indartzeko saihetsekin, karga-gaitasun handiagoa eta deformaziorik gabeko tortsio-erresistentzia lortzeko.

2. Sistema hidraulikoa:

Industria-mailako moteltze hidrauliko bikoitzeko osagaiek laguntza berdina, altxatze leuna eta buffering isila eskaintzen dute.

3. Eskegitako plaka muntaia:

100 hazbeteko pantailetarako VESA zintzilikari bertikaleko plaka pertsonalizatua, tamaina handiko pantailetarako muntatzeko zulo estandarrekin bateragarria.

4. Segurtasuna babestea:

Erorketaren aurkako blokeo anitz eta irristagaitzaren kontrako kolpeak xurgatzen dituzten gomazko kuxinak ustekabean erortzea saihesteko.

5. Konponketa osagarriak:

Hedapen-torloju loditu eta luzatutako estandar nazionalak hormaren tentsioa uniformeki banatzeko, instalazio sendoagoa izateko.

Produktuaren Abantailak

1. Pantaila erraldoietarako pertsonalizatua:

100 hazbeteko muntaketa bertikalerako soilik optimizatua, euskarri unibertsalak baino egonkorragoa eta ondo egokitua.

2. Lana aurrezteko sistema hidraulikoa:

Ahaleginik gabeko doikuntza pantaila eta bere atakak babesteko.

3. Mantentze-kostu baxua:

Desmuntatze azkarreko diseinua teknikari profesionalik gabe funtzionagarria.

4. Espazio aurreztea:

Diseinu bertikala horma-harremanaren aztarna horizontal minimoarekin, atondoetarako, korridoreetarako eta erakusketa-aretoetarako aproposa.

5. Aplikazio zabala:

Konferentziak, erakusketak, merkataritza-guneak, ospitaleak, gobernu-bulegoak, komunikabideen industriak eta abar egiteko lan egiten du.

Eragiketa eta Mantentze-kostuen Konparaketa Parentesi Tradizionalekin

Hormaren eskakizunak eta instalazioaren zehaztapenak

Segurtasun abisu kritikoa

100 hazbeteko pantaila batek 90 kg baino gehiago pisatzen du. Horma-mota desegokiak pantaila erortzea eragin dezake, jabetza galtzea eta kalte pertsonalak eraginez.

Baimendutako horma motak (baldintza guztiak aldi berean bete behar dira)

Debekatutako horma motak (instalatzea erabat debekatuta dago)

Beharrezko tresnak eta instalatzaile kopurua

Instalazio urratsak

1. Hormaren ikuskapena: berretsi horma hormigoi sendoa edo lodiera kualifikatua duen adreilua dela.

2. Kokatzea eta markatzea: Erabili laser maila bat erdiko marra bertikala marrazteko eta 8 zulaketa puntu markatzeko.

3. Zulaketak eta zuloak garbitzea: zuloak ≥100 mm-ko sakoneran mailu elektriko batekin, garbitu hondakinak eta sartu M10 hedapen-hodiak.

4. Oinarriaren finkapena: muntatu hormako oinarria, estutu 8 hedapen-torloju pausoz pauso eta egiaztatu bertikaltasuna.

5. VESA eskegi-plakaren instalazioa: lotu VESA zabaldutako plaka 100 hazbeteko pantailaren atzealdean (600×400, 800×600, 900×600 zulo-ereduekin bateragarria).

6. Pantaila zintzilikatzeko prestaketak: hagaxka hidraulikoak eta segurtasun-txigiluak ikuskatu; egokitu igogailu-plataforma instalazioaren altuerara.

7. Pantaila muntatu: bi langilek pantaila altxatzen dute, operadore batek kakoak gidatzen dituen bitartean oinarriko zirrikituekin lerrokatzeko eta poliki-poliki jaisten.

8. Blokeatu segurtasun-giltzarrapoak: lotu belarri nagusiak, alboetako segurtasun-blokeoak eta eskuz bihurritutako okertzearen aurkako torlojuak sekuentzialki.

9. Kableen kudeaketa eta doikuntza: bideratu kableak kable magnetikoen konpartimentuan eta egokitu inklinazio angelua ikusteko posizio hoberenera.

10. Azken ikuskapena: astindu pantaila soltetasunik ez dagoela egiaztatzeko eta egiazta ezazu giltza guztiak.

Agertoki aplikagarriak

Bulego Korporatiboa

Konferentzia aretoko pantaila handiak, sarrerako harrera-pantailak, kultura korporatiboaren hormak

Erakusketa komertziala

Mall iragarki-pantailak, markaren erakusketa-demo pantailak, denda digitaleko kartel pantailak

Gobernua eta Zerbitzu Publikoak

Informazioa kaleratzeko pantailak gobernu-aretoetan, ospitaleetako gida-pantailak, erakusketa-aretoen orientazio-pantailak

Multimedia eta zuzeneko erreprodukzioa

Pantaila erraldoi bertikalak bideo laburren zuzeneko zuzeneko erreprodukziorako, auto-media edukien pantailak, estudioko informazio pantailak egiteko

Hezkuntza eta Prestakuntza

Campuseko buletinen pantailak, prestakuntza-gelaren demo-pantailak, prestakuntza-erakundeentzako pantaila interaktiboak

Ohiko galderak

Q1: Zein da 100 hazbeteko euskarri bertikal honen gehienezko karga-gaitasuna?

A: loditutako altzairuzko xaflak eta euskarri hidrauliko bikoitzekin eraikia, bere gehienezko karga 130 kg-ra iristen da, 100 hazbeteko pantaila handi mota guztien pisua guztiz estaliz.

2.G.: Bertikalean muntatutako 100 hazbeteko pantailak aurrera egingo du aurrera grabitate-zentroa aurrera eramanda?

A: Atzeko grabitate-egitura berezi bat hartzen du atzeko desplazamendu-plakekin zintzilik dauden plakekin, karga barrura aldatzeko, aurrerantz okertzea eta ertzaren deformazioa ezabatuz.

Q3: Zein da pantailaren eta hormaren arteko distantzia instalazio bertikalaren ondoren?

A: Hormaren tartea 60 mm-85 mm baino ez da, ultra-argala eta espazioa aurrezteko itxura txukun eta minimalista batekin.

4.G.: euskarria deformatzeko joera dago garraioan?

A: Egitura-pieza integratu estanpatuak, ontzi oso sendotuak eta izkina gogorrak babesten ditu, konpresio eta erorketa erresistentzia handia duten garraioan deformazioak saihesteko.

Q5: Nola ezkutatu kableak eta gehitu hari berriak geroago?

E: euskarriak 4 HDMI kable, 2 elikatze-kable eta 2 sare-kable barne hartzen dituen kable magnetikoen konpartimentu batekin dator (60 cm W×120 cm H×4 cm D). Estalkia magnetikoki lotuta dago eta tresnarik gabe irekitzeko. Kableak gehitzeko edo ordezkatzeko: ireki estalkia, jarri kable berriak barruan eta itxi estalkia; ez da beharrezkoa pantaila kentzea.

Q6: horizontalean munta daiteke? Maila horizontalaren doikuntza onartzen al du?

E: Eredu honek muntaketa bertikala bakarrik onartzen du, bere egitura pantaila bertikaleko grabitatearen banaketarako optimizatuta. Orientazio horizontal eta bertikaletik aldatu behar bada, erosi gure euskarri birakaria. Lerrokatze horizontalerako: kalibratu laser maila batekin oinarrizko instalazioan; doikuntza horizontal fina (±2°) pantaila muntatu ondoren eskuragarri dago.

7.G.: euskarria kolpeak erresistentea al da eta lurrikarak jasaten dituzten eskualdeetarako egokia al da?

E: Bibrazio-probak gainditu ditu 8 magnitudeko lurrikararen maiztasunak simulatzen dituztenak, pantaila erori gabe edo blokeo solterik gabe. Sei aldiz segurtasun-blokeoaren diseinuan altxatzearen aurkako bafleak eta goma irristagaitzaren kontrako kuxinak bibrazio-inguruneetarako bereziki optimizatuta daude. Japonia, Taiwan, Txile, Turkia eta Kalifornia (AEB) eremu sismikoetan aplikagarria da.
